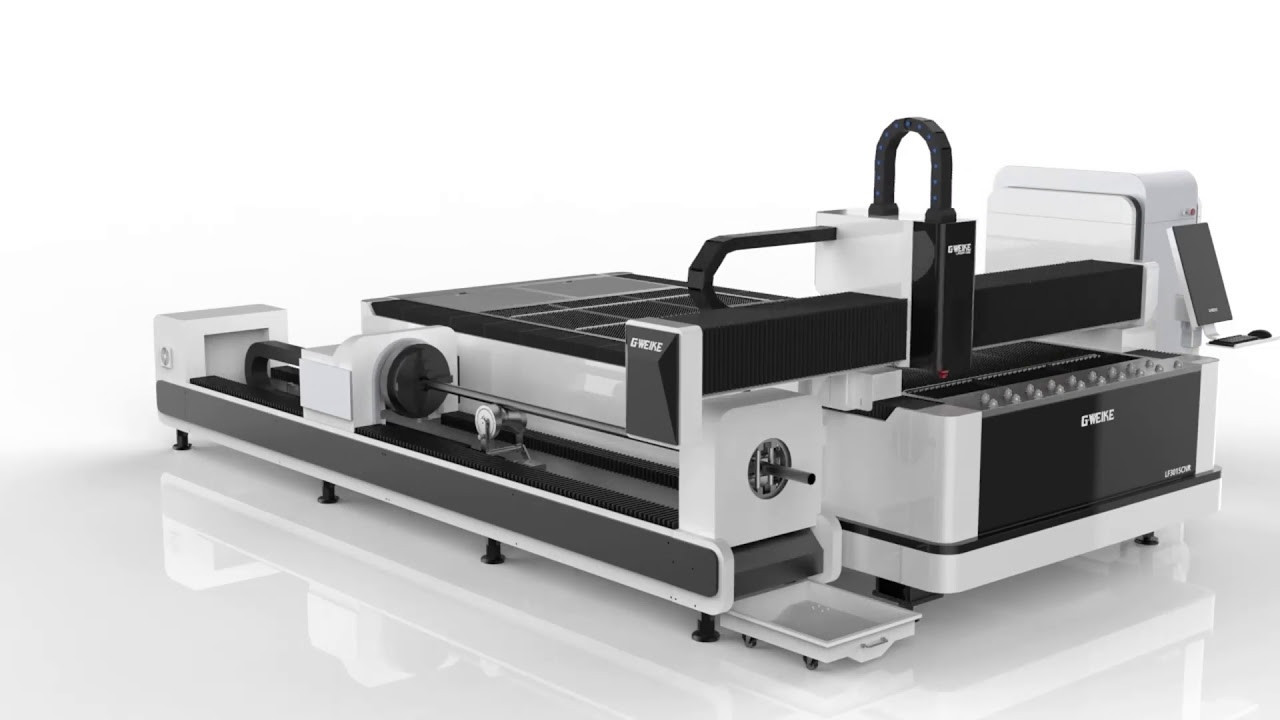

Волоконний лазер Gweike LF3015CNR (модель High класу з функцією різання труби)

Волоконний лазер Gweike LF3015CNR (модель High класу з функцією різання труби)

Опції

1. Волоконний лазер Gweike LF3015CNR Raycus 1500W (модель High класу з функцією різання труби)- ціна 77387 дол США
2. Волоконний лазер Gweike LF3015CNR Raycus 2000W (модель High класу з функцією різання труби)- ціна 88454 дол США
3. Волоконний лазер Gweike LF3015CNR Raycus 3000W (модель High класу з функцією різання труби)- ціна 102694 дол США
4. Волоконний лазер Gweike LF3015CNR IPG 1000W (модель High класу з функцією різання труби) - ціна 73280 дол США
5. Волоконний лазер Gweike LF3015CNR IPG 1500W (модель High класу з функцією різання труби)- ціна 86214 дол США
6. Волоконний лазер Gweike LF3015CNR IPG 2000W (модель High класу з функцією різання труби)- ціна 100507 дол США
7. Волоконний лазер Gweike LF3015CNR IPG 2500W (модель High класу з функцією різання труби)- ціна 111787 дол США
8. Волоконний лазер Gweike LF3015CNR IPG 3000W (модель High класу з функцією різання труби)- ціна 121574 дол США
9. Волоконний лазер Gweike LF3015CNR Raycus 1000W (6 м труборіз)- ціна 75467 дол США
10. Волоконний лазер Gweike LF3015CNR Raycus 1500W (6 м труборіз)- ціна 85467 дол США
11. Волоконний лазер Gweike LF3015CNR Raycus 2000W (6 м труборіз)- ціна 97320 дол США
12. Волоконний лазер Gweike LF3015CNR Raycus 3000W (6 м труборіз)- ціна 107960 дол США
13. Волоконний лазер Gweike LF3015CNR IPG 1000W (6 м труборіз)- ціна 80974 дол США
14. Волоконний лазер Gweike LF3015CNR IPG 1500W (6 м труборіз)- ціна 94907 дол США
15. Волоконний лазер Gweike LF3015CNR IPG 2000W (6 м труборіз)- ціна 105707 дол США
16. Волоконний лазер Gweike LF3015CNR IPG 3000W (6 м труборіз)- ціна 128374 дол США

У вартість цієї опції включений базовий верстат *

Основні характеристики

• Виробник GWEIKE
• Країна-виробник КНР
• Тип приводу Електричний
• Робоча зона 3000x1500 мм
• Вихідна потужність лазера 500/750/1000/1500/2000/2500/3000 Вт
• Швидкість позиціонування 120 м/хв
• Точність позиціонування ±0.03 мм
• Хід по осях X/Y/Z 1500/3000/300 мм
• Макс. прискорення 1.5 G
• Габарити
• Вага 6500 кг

Додаткові параметри

• Макс. довжина труб 3/6 м
• Діаметр труб (кругла/квадратна) 10-220/15x15-148x148 мм
• Кут обертання, вісь W 360°
• Повторюваність позиціонування, X/Y/U вісь ± 0.02 мм
• Макс. швидкість обертання, вісь W 80 об/хв
• Потужність сервомотора (вісь X/ Y/ Z) 0.85/1.8 (2шт.) /0.4 кВт
• Потужність сервомотора, W1, W2, U вісь 1.8 (3 шт.) кВт
• Макс. маса завантажених труб 200 (35 кг/м) кг
• Ширина напрямного, вісь X 25 мм
• Ширина напрямного, Y вісь 35 мм
• Макс. швидкість різання, X/Y/U вісь 60 м/хв
• Макс. швидкість переміщення, U вісь 30 м/хв

Особливості

• Волоконний лазер Gweike LF3015CNR (модель High класу з функцією різання труби) призначений для різання металевих листів та труб;
• Встановлені якісні комплектуючі: серводвигуни виробництва Yaskawa (Японія), лазерний джерело Raycus/IPG (на вибір), лінійні направляючі HIWIN/PMI, електрокомпоненти Schneider/Delixi. Вартість верстата вказана з джерелом Raycus 500W;
• Портал з авіаційного алюмінію виконаний за аерокосмічному стандарту. Сегментована зварна станина верстата. Робочий стіл з листової сталі володіє підвищеною механічною міцністю і жорсткістю;
• Для роботи з трубами є спеціальне секційне підтримує пристрій, який дозволяє запобігти деформації обичайок. З допомогою електронного патрона автоматично визначається діаметр труби в діапазоні 20-200 мм і здійснюється регулювання;
• Для управління станком використовується система Cypcut. Ріжучі головки потужністю 1500 Вт і більше поставляються з автоматичним фокусуванням.

Рекомендації по застосуванню

• Верстати для лазерної різки по металу з ЧПУ використовуються для промислового виробництва виробів з листового прокату сталі і кольорових металів.

Комплектація:

• Лазерний джерело Raycus/ IPG (на вибір);
• Резальна головка Raytools;
• Сервомотори: вісь X, Y, W1, W2, U — Yaskawa (Японія), вісь Z — Panasonic;
• Система управління Cypcut (інтерфейс російською та англійською мовами);
• Пневматичні передній і задній патрони, система передачі: зубчасте колесо, точність вища. Передній патрон з затискач 3 ряди; Зубчасті рейки YYC/APEX (Тайвань);
• Лінійні направляючі HIWIN/PMI;
• Редуктор Nidec-shimpo (Японії);
• Електрокомпоненти Schneider;
• Водяний чиллер;
• Електричний шафа з кондиціонером;
• Система витяжки, вентилятор;
• Система автоматичного змащення.
