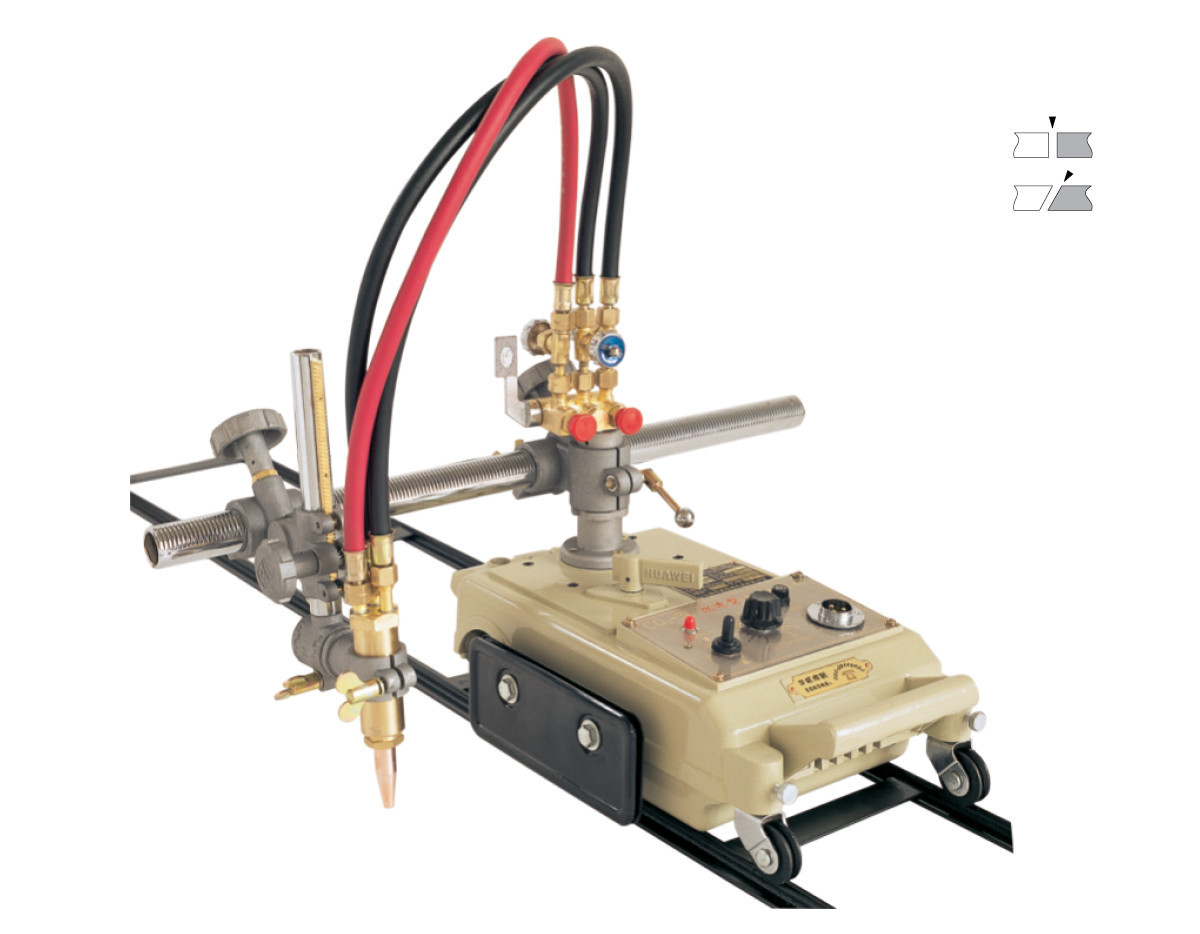

Газорезательная машина Huawei CG1-30

Газорезательная машина Huawei CG1-30

Портативна машина для виконання прямолінійної або колової різання і зняття фаски під зварювання на кромках сталевих листів товщиною від 6 до 100 мм.

Різання виконується за допомогою одного газокисневого різака, встановленого на самохідної візку, яка має можливість переміщення вздовж лінії різу по напрямних.

Блок різання складається з газових вентилів з клапаном, консолі з противагою і різака, встановленого в утримувачі. Тримач різака має рейковий механізм, який дозволяє переміщати різак вздовж консолі, регулювати висоту встановлення різака над поверхнею металу, а також встановлювати кут нахилу різака в межах ±45°. Положення різака фіксується гвинтами.

Газораспределитель машини оснащений клапаном, що відкриває подачу газу до різака машини і має три робочих положення:

• закрито;
• підігріваючий кисень і горючий газ відкриті;
• ріжучий кисень, підігріваючий кисень і горючий газ відкриті.

Особливості

• Простота і безпека експлуатації.
• Регульований кут нахилу різака в межах ±45°.
• Легкий, міцний і компактний литий корпус з алюмінію, оснащений подвійним термозахисним металевим екраном з тефлоновим покриттям.
• Циркульное пристосування, що дозволяє вирізати кола або фланці діаметром від 200 до 2000 мм.
• Додаткові напрямні, які стикуються між собою та дозволяють збільшити довжину лінії різу.
• Аналогова панель управління, що дозволяє регулювати швидкість і напрям переміщення візка, включати/відключати подачу газу до різака і аварійно вимикати машину.
• Поверхня отриманої кромки може досягати класу чистоти 12,5, що не вимагає подальшої обробки за умов.

Технічні характеристики

Варіанти вирізання кіл

Аксесуари

• Направляюча рейка 1,8 м, арт. R-CG1.
