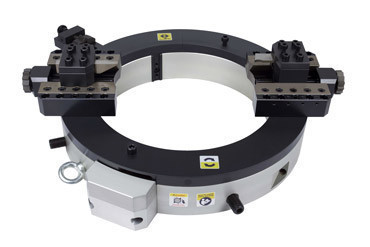

Роз'ємний труборіз і фаскосниматель ТВЗ-275
- В наявності
- Код: ТВС-275
Ціну уточнюйте
- +380 (67) 609-07-90
азъемный труборіз і фаскосниматель для труб ТВЗ-275 дозволяє обробляти труби зовнішнім діаметром від 125 до 275 мм. Машина дозволяє виконувати різання труб, одночасну різання і підготовку фаски, розмітку, розточування, планування фланців. Забезпечує максимальну точність при виконанні робіт і ідеально готує торець труби під зварювання.
Роз'ємна конструкція дозволяє швидко і просто монтувати труборіз (фаскосниматель) на трубу, навіть на зовнішній діаметр готових трубопроводів. А компактні розміри і невелику вагу забезпечують розміщення і використання обладнання в «польових» і обмежених умовах.
Завдяки холодній різанні і одночасного зняття фаски виключається необхідність додаткової зачистки торця труби, при цьому матеріал не піддається тепловому впливу.
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Холодне різання | Різання і зняття фаски праворуч | Різання і зняття фаски зліва | Зняття складною фаски ASME B16 | Зняття двох фасок | Розточка і торцювання |
Можлива обробка будь-яких типів матеріалів — високовуглецева, загартована, легована і нержавіюча сталь, алюміній, мідь та ін.
Верстат оснащений механізмом автоматичної подачі — 0,08 мм за прохід.
Завдяки додатковим аксесуарам можна виконувати рівномірну фаску на трубах, що мають овальність. Спеціальні посилені власники різців дозволяють обробляти труби з необмеженою товщиною стінки.
Технічні характеристики
Діаметр труб | 125-275 мм (зовнішній діаметр) |
Макс. товщина стінки труби | 30/100* мм |
Вимоги до електромережі | 220-240 В, 50/60 Гц |
Вимоги до повітрю | 1500-3000 л/хв, 0,6/0,7 МПа |
Вимоги до гідравліці | 2-60 л/хв, 12,5 МПа |
Подача | автоматична, зубчасте колесо |
Швидкість подачі | фіксована, 0,08 мм за прохід |
* 30 мм со стандартными держателями резцов. Возможна поставка комплекта усиленных держателей для толщин до 100 мм, направьте нам уточнение при заказе.
Осевые и радиальные параметры
Разъемная конструкция обладает компактным поперечным сечением для выполнения работ в ограниченных пространствах. При работе в ограниченном пространстве обратите внимание на осевые и радиальные габариты.
![]() |
|
d, мм | D, мм | L, мм | |
Стальной корпус | 283 мм | 612 мм | 178 мм |
Алюминиевый корпус | 283 мм | 612 мм | 192 мм |
Доступные приводы
Универсальная конструкция позволяет использовать электрический, пневматический, а также гидравлический привод.
![]() |
![]() |
![]() |
---|---|---|
Електричний привід | Пневматичний привід | Гідравлічний привід |
230В-50/60 Гц, 2400 Вт, 11 A, 6600 об/хв Привід Metabo W24-230MVT — зроблено в Німеччині |
Частота обертання: 226 об/хв Крутний момент: 117 Нм Потужність: 3,77 л. с. Випробування проводилися компресором Atlas Copco, 0,6 МПа |
Джерело живлення: 380-440 В, 50/60 Гц 2-60 л/хв, 12,5 МПа |
Переваги:
|
Переваги:
|
Сталевий або алюмінієвий корпус
Може поставлятися в двох виконаннях — сталевому і алюмінієвому. Алюмінієве виконання дозволяє значно знизити масу конструкції і забезпечити максимальну зручність монтажу для оператора.
![]() |
![]() |
Сталевий корпус | Алюмінієвий корпус |
Маса 53,5 кг | Маса 44,5 кг |
Основні атрибути | |
---|---|
Виробник | Aotai |
Країна виробник | Китай |
Гарантійний термін | 12 міс |
Максимальний діаметр труби | 275 мм |
Стан | Новий |
