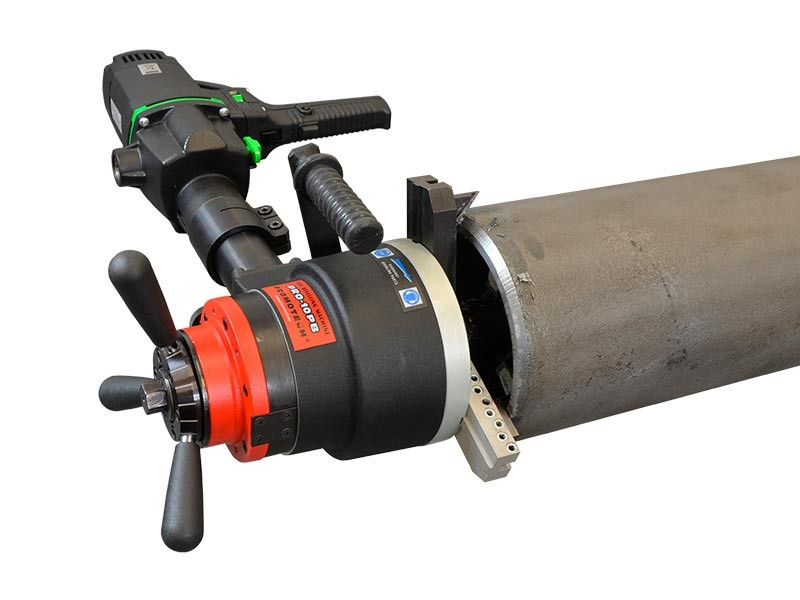

Машина для зняття фаски з труб Promotech PRO 10 PB

Машина для зняття фаски з труб Promotech PRO 10 PB (ПРО 10 ПБ)

Мобільна промислова машина ПРО 10 ПБ розроблена для ефективної і продуктивної обробки торців труб. Машина обслуговується одним оператором і являє собою промисловий мобільний агрегат для інтенсивної роботи при постійних високих навантаженнях.

Максимальна ширина стінки 15 мм)

Внутрішній діаметр 84-269 мм, опціонально 38-84 мм або 270-349 мм

Торцювання

Зняття зовнішньої і внутрішньої фаски

Зняття фаски форми J

• Самоцентрирующий розпірний вал забезпечує надійне і точне кріплення при базуванні на внутрішній поверхні труби.
• У конструкцію ПРО 10 ПБ закладений дуже високий запас міцності та потужності. Литий корпус, надійні різцетримачі, потужний привід — гарантують тривалий термін служби і надійність устаткування.
• Висока жорсткість і енергоозброєність машини ПРО 10 ПБ дозволяють використовувати її на ділянках з найбільш інтенсивними умовами експлуатації.
• ПРО 10 ПБ дозволяє швидко і зручно знімати внутрішню і зовнішню фаску, фаску форми J, виробляти торцювання. При необхідності, машина виконує ці операції одночасно.
• На вимогу Замовника машина може бути укомплектована пневматичним приводом вищої якості або електроприводом з високим крутним моментом.

Технічні характеристики

	ПРО 10 ПБ з електроприводом	ПРО 10 ПБ з пневматичним приводом
Потужність електроприводу	1800 Вт	-
Харчування	110-120 В/50-60 Гц або 220-240 В/50-60 Гц	-
Швидкість обертання	передача 1: 12-29 об/хв передача 2: 41-96 об/хв	-
Пневматичний привід	-	1800 Вт
Робочий тиск	-	0,6 МПа
Споживання стисненого повітря	-	1750 л/хв
Швидкість обертання (без навантаження)	-	17 об/хв
Швидкість обертання (номінальна)	-	9 об/хв
Мінімальний внутрішній діаметр труби	84 мм, опціонально 38 мм	84 мм, опціонально 38 мм
Максимальний внутрішній діаметр труби	269 мм, опціонально 349 мм	269 мм, опціонально 349 мм
Максимальний зовнішній діаметр труби	273 мм, опціонально 355 мм	273 мм, опціонально 355 мм
Максимальна товщина стінок труби	15 мм	15 мм
Вага з приводом	35,9 кг	33 кг

Розміри

ПРО 10 ПБ з електроприводом	ПРО 10 ПБ з пневматичним приводом

Стандартний комплект постачання PRO 10 PB (без інструмента). Металевий ящик. Самоцентрирующий розпірний вал для внутр. діаметрів 84-269 мм. Набір базових кулачків і накладок. Набір інструменту. Балон для СОЖ. Керівництво по експлуатації. Код: UKS-0200-10-00-01-1.

Додаткові аксесуари

Електропривод		Пневматичний привід
Електропривод 230 Ст. Код: SLN-000094.	Адаптер для підключення електроприводу. Код: ZST-0200-99-01-00-0 (старий код: ZST-0200-12-01-00-0).	Пневматичний привід. Код: ZSP-0200-03-00-00-0.	Система підготовки повітря. Код: ZST-000021.

Розширені можливості

Малий діаметр труб	Великий діаметр труб
Вал розпірний малий з набором кулачків I-IV для роботи на трубах з внутрішнім діаметром Ø 38-86 мм. Код: ZSP-0200-05-00-00-2.	Набір додатковий для роботи на трубах із зовнішнім діаметром до 355 мм(3 сталевих резцедержателя і кулачки 7-11). Рекомендується для труб товщиною до 7 мм. Код: ZST-0200-13-00-00-2.	Великий розпірний вал для труб з внутрішнім діаметром 126-296 мм зі стандартними кулачками, і для труб з внутрішнім діаметром 219-376 мм з додатковим набором кулачків. Код : TRZ-0200-50-00-00-0.
Овальні труби
Приставка для роботи на овальних трубах Ø 126-296 мм, включає великий розпірний вал. Код: PRK-0463-00-00-00-1.

Торцювання фланців

Приставка для планування фланців. Код: PRK-0447-00-00-00-2.	Технічні характеристики пристосування для планування фланців Діаметр фланця 90-508 мм Область автоматичної подачі 180,5 мм Діаметр обертових частин 569,4 мм Внутрішній діаметр труби 84-269 мм зі стандартним розпірним валом 219-376 мм зі збільшеним розпірним валом Подача за оборот 0,33 мм 0,66 мм
Пластина для планування фланців. Код: PLY-000210.

Різці

Різці для торцювання

0°, висота 30 мм  Код: NOZ-000017

Різці для зняття зовнішньої фаски

30°, висота 37 мм  Код: NOZ-000019	30°, висота 44 мм  Код: NOZ-000018	37,5°, висота 44 мм Код: NOZ-000020	37,5°, висота 54 мм Код: NOZ-000015	45°, висота 54 мм  Код: NOZ-000021

Різці для зняття внутрішньої фаски

30°, висота 44 мм  Код: NOZ-000023	30°, висота 54 мм  Код: NOZ-000025	37,5°, висота 54 мм  Код: NOZ-000024	45°, висота 54 мм  Код: NOZ-000026

Різці для внутрішньої калібрування і зняття фаски форми J

15°, R 2 мм, висота 50 мм  Код: NOZ-000022	20°, R 8 мм, висота 50 мм  Код: NOZ-000016	Внутрішня калібрування, висота 55 мм  Код: NOZ-000001
