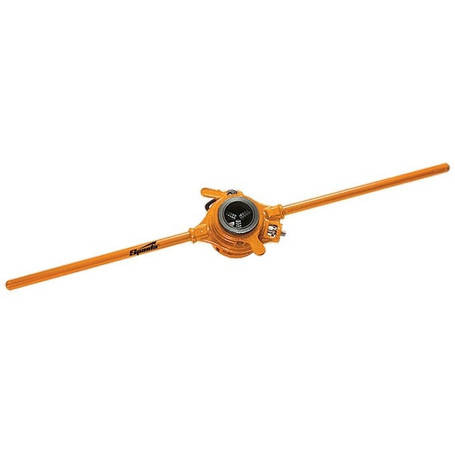

Плашки і клупа

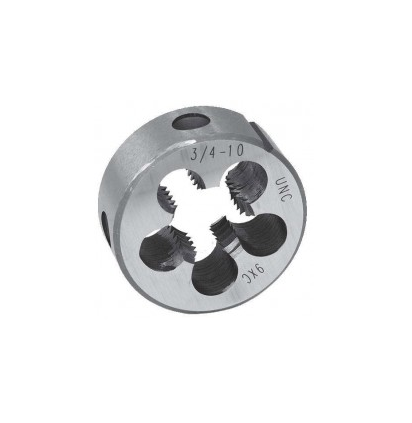

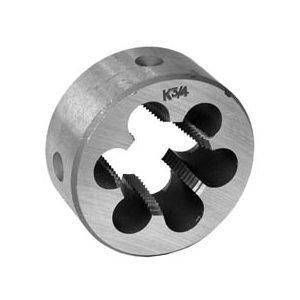

Плашка (лерка) - самый распространенный инструмент для нарезания наружной резьбы. Хорошие результаты показывают плашки, изготовленные из стали Р18.

Заточка плашек.

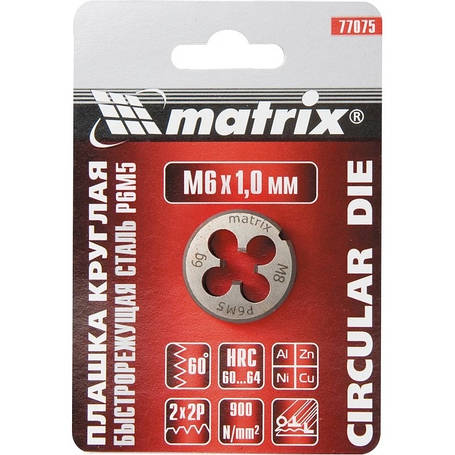

Круглые плашки как правило изготавливают из легированной инструментальной стали 9ХС и из быстрорежущей стали Р6М5. В Китае для изготовления плашек широко используют подшипниковую сталь ШХ15. Заточку плашек производят по передней поверхности перьев и по затылочной поверхности заборной части плашки. Для заточки плашек по передней поверхности существуют специальные станки. Вертикальный шпиндель с абразивной головкой вращается в шариковых подшипниках качения с частотой 15000 об/мин. Заточка круглых плашек производится по передней поверхности перьев и по затылочной поверхности заборной части плашки Плашка устанавливается на столике и вручную прижимается к нему. Абразивная головка вводится в отверстие плашки и получает прямолинейное и возвратно-поступательное движение вверх и вниз вдоль оси шпинделя круга. Плашка зажимается в цанговый патрон и при вращении шпинделя станка совершает вместе с ним затыловочные движения, благодаря сменному кулачку, число выступов которого равно числу перьев затылуемой плашки, а форма выступов - форме кривой затыловывания. Нарезание резьбы плашками и клупами
