Мітчики

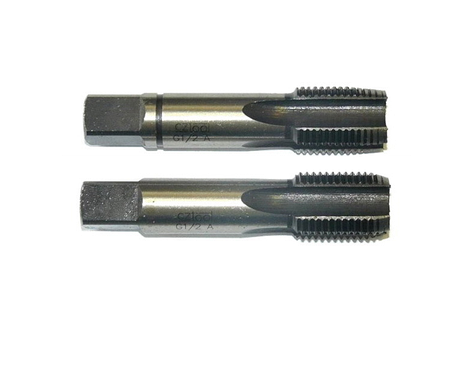

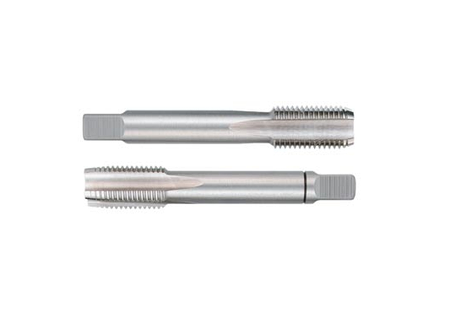

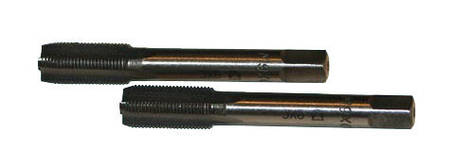

Метчик - самый распространенный инструмент для нарезания внутренней резьбы. Для получения качественной резьбы, желательно использовать комплект из 3-х штук. Хорошие результаты показывают метчики, изготовленные из стали Р18. Резьба G, трубная цилиндрическая основана на резьбе BSW (British Standard Whitworth) и совместима с резьбой BSP (British standard pipe thread). Резьба R, трубная коническая основана на резьбе BSW (British Standard Whitworth)и совместима с резьбой BSPT (British standard pipe tapered thread). Резьба К (NPT) — Резьба коническая дюймовая с углом профиля 60 градусов. ГОСТ 6357-81 — Основные нормы взаимозаменяемости резьб.

Диаметры отверстий под дюймовую резьбу.

"   3/16  1/4   5/16   7/16  1/2   9/16  5/8  3/4  7/8
d мм 3,7 5,1 6,5 9,3 10,5 12 13,5 16,4 19,3
" 1 1 1/8 1 1/4 1 3/8 1 1/2 1 5/8 1 3/4 1 7/8 2
d мм 22,1 24,8 27,9 30,4 33,6 35,8 39 41,6 44,8

Заточка метчиков.

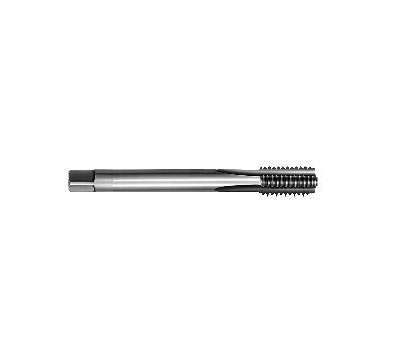

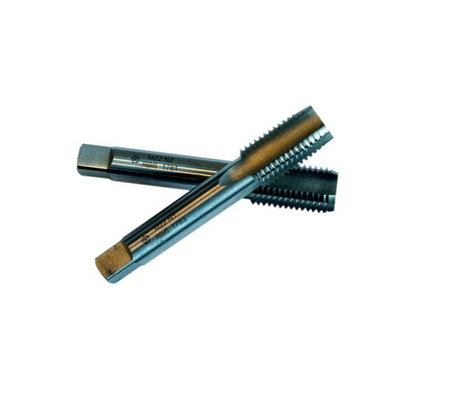

По назначению различают метчики машинно-ручные и гаечные. Процесс заточки для метрической, трубной ,дюймовой и других резьб идентичен. Заточку и переточку метчиков по передней поверхности осуществляют абразивными кругами чашечной формы ЧК или тарельчатыми 1Т. Работает торец круга.

Заточка метчиков

Заборный конус, в зависимости от диаметра, затачивается по затылованной архимедовой спирали шлифовальным кругом прямого профиля 1А1. Для правки кругов используются алмазные карандаши. Для охлаждения можно использовать обычную воду, но гораздо эффективней смазочно-охлаждающую жидкость (СОЖ). При заточных работах, для избегания травм желательно использовать перчатки и защитные очки.

Наибольший износ приходится на заднюю поверхность, но тем не менее переточку рекомендуется производить по обеим поверхностям. Крепление перетачиваемого метчика целесообразно производить в центрах, но если это невозможно используют цанговый патрон и соответственно цанговую втулку для метчиков.

Контроль биения осуществляется с помощью специальных приспособлений для контроля биения в центрах стрелочным индикатором часового типа ( http://www.inpo.ru/shop/S:255), который крепится на стойке. Для контроля углов используют угломер.
